現在的各類電子設備中，半導體芯片、精密電子元器件的存在越來越多。當上面的晶體管尺寸縮小到毫米、微米級，單純依靠傳統的人工質檢已經無法完成預定的生產任務。而機器視覺檢測憑借自身高精度、智能化、高效率的特點，在各類精密制造場景中，逐步取代人工質檢，成為微小元器件檢測領域的核心力量。
微米級檢測困境
尺寸測量
以常見的3nm芯片為例，芯片上密布的晶體管寬度僅相當于12個硅原子排列，就算使用常規的光學顯微鏡依舊難以捕捉上方的細微缺陷。
結構復雜
一塊PCB板上的精密焊點、IGBT模塊的散熱平面度要求達到微米級，需要人工判斷是否傾斜、焊點是完整等問題，人工檢漏檢率高達20%以上。
效率低下
一條常規電子元件生產線，生產速度可達每分鐘200片，單純使用人工檢測根本無法滿足企業量產需求。
根據行業內部統計，全球因微小元件缺陷導致的產品召回每年造成超過50億美元損失。在次背景下，非接觸式、高精度的機器視覺檢測技術成為破局關鍵。

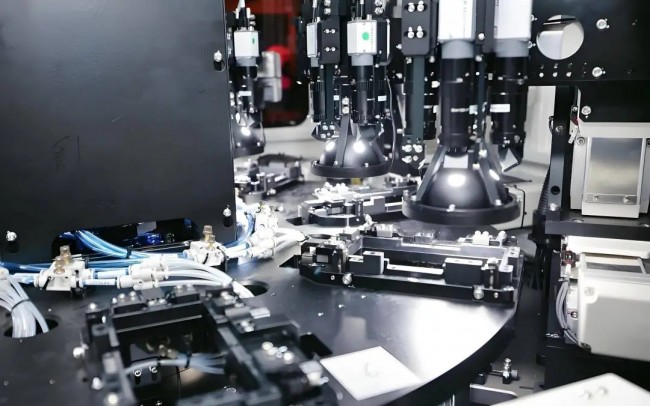

機器視覺賦能微小元件檢測
2D視覺

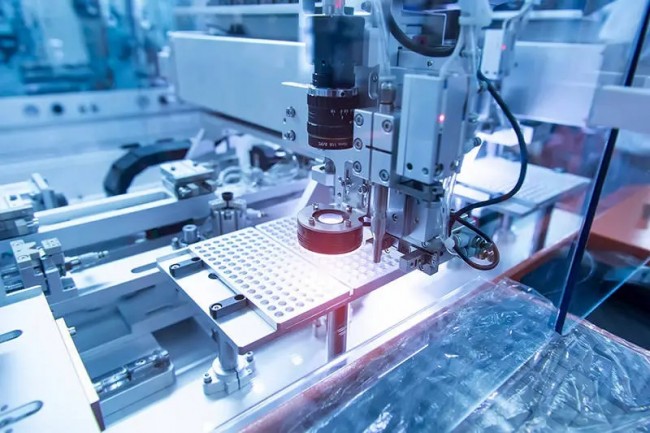

亞像素定位：
通過CCD相機與專用視覺光源匹配，采集到的圖像分辨率最高可達1微米以下，可以輕松檢測各種元器件表面劃痕、缺角等缺陷。
深度學習算法：
通過訓練缺陷樣本庫，可識別傳統規則算法遺漏的納米級瑕疵，檢測準確率達99.6%。
3D視覺

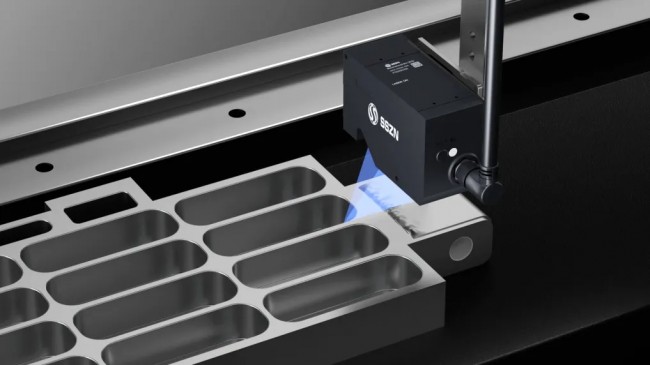

結構光與ToF技術：

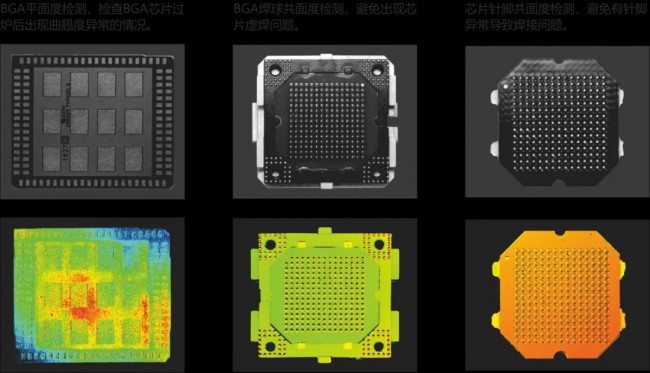

通過激光掃描獲取元件三維點云數據，實現高度、平面度等參數的精確測量。
多模態融合：
結合紅外、光譜等技術，對元件內部結構進行無損檢測，
動態檢測
高速成像系統：
采用高速激光相機，采集運動過程中的圖像特征，直接在線完成檢測。
閉環控制：
通過視覺反饋實時調整生產參數，自動修正路徑，確保器件形狀符合設計值。
行業應用
半導體行業

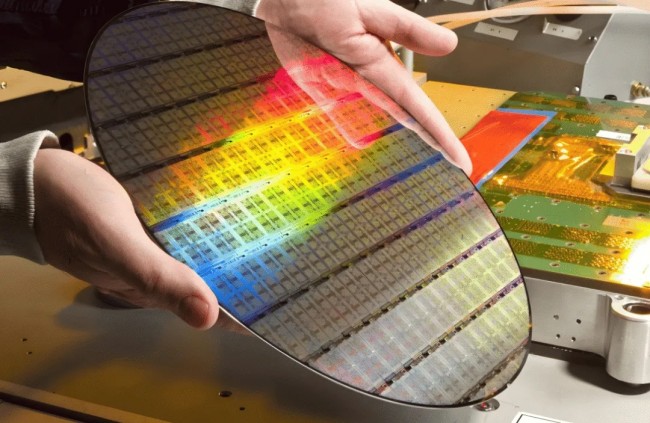

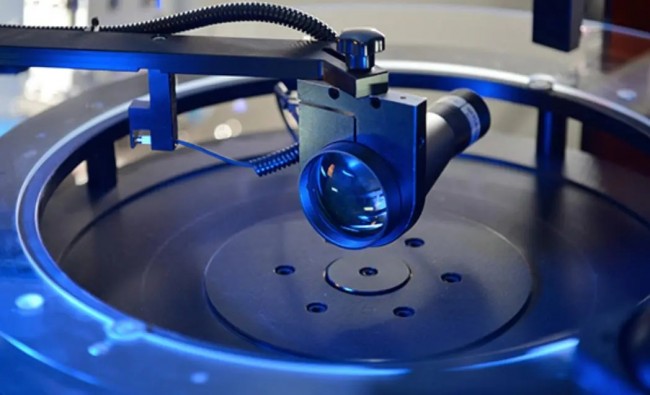

晶圓檢測：
生產企業在半導體封裝環節加入微米級尺寸測量，漏檢、錯檢率平均下降20%以上。

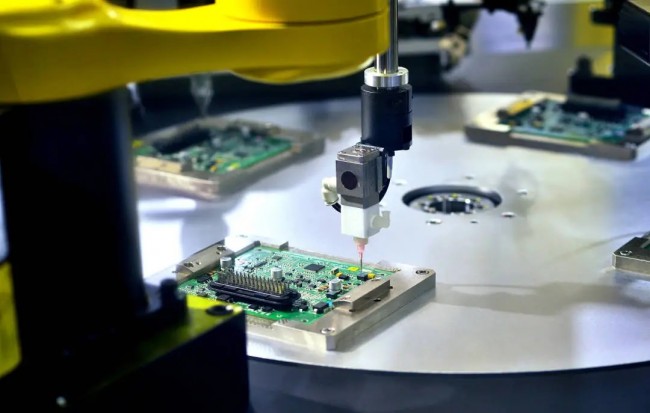

PCB板缺陷檢測：
蘋果采用樹脂涂層銅箔后，通過機器視覺檢測系統檢測層壓過程中的細微劃痕，避免芯片短路風險。
電子元器件
電容/排針檢測：
生產企業通過機器視覺檢測設備結合自動化生產設備，完成自動上料、缺陷分類，將檢測效率提升至每分鐘120片，漏檢率低于千萬分之一。
醫療航空
在某醫療器械生產車間，采用機器視覺檢測系統，以0.01mm精度掃描手術器械。通過多模態融合技術，該方案可同時檢測器械閉合度、表面光潔度與尺寸精度。某三甲醫院采用后，手術器械故障率下降90%，單臺設備年檢測量超50萬件。
隨著工業自動化、智能化程度不斷加深，機器視覺檢測技術正在從單一的缺陷、尺寸檢測向全流程質量管控推進，企業通過視覺檢測系統與MES系統的深度集成，實現缺陷數據實時追溯與工藝參數動態優化。在未來，機器視覺將成為連接物理世界與數字孿生的核心紐帶，推動制造業向智能化、精細化邁進。從芯片制造到醫療器械，在各種精密制造場景中，視覺檢測技術正以高效、精準的新姿態，重塑工業質量標準。
