在電子制造業中，PCB（印刷電路板）作為核心載體，其標識的清晰度和準確性直接影響到產品追溯、質量控制與自動化生產的效率。激光打標作為目前主流的標識技術，具有非接觸、高精度、永久性強等優點。
然而，在實際生產過程中，由于工藝控制不當、設備參數設置不合理或材料適配不足，導致PCB激光打標過程出現虛焦、燒焦、偏移、模糊等問題，從而影響良品率。
本文將結合行業應用實踐，系統分析PCB板激光打標中常見不良問題成因，并提出提升良品率的綜合解決方案，幫助企業實現穩定量產、降低報廢率。
一、PCB激光打標中常見不良問題
在批量生產中，以下幾類問題是影響良品率的“?？?rdquo;：
1. 字符燒焦或變色過深：打標焦點過深或功率過高，導致材料碳化，表面嚴重?zé)埂?/span>
2. 打標內容模糊不清：聚焦不準或掃描速度過快，導致打標線條斷裂或重影。
3. 偏位/錯位問題：PCB定位不穩定、工裝偏差或軟件坐標校準不準確。
4. 表面飛濺污染：PCB涂覆表面被破壞，打標區域產生碎屑或飛濺物，影響后續貼片。
5. 二維碼識別率低：二維碼打印精度不夠或?qū)Ρ榷炔蛔悖y以通過掃碼設備識別。
二、問題成因分析
1. 激光參數設置不合理
激光功率、頻率、掃描速度、填充密度等參數直接影響打標效果。例如，功率過高容易導致材料燒焦，頻率過低則影響雕刻清晰度。
2. 焦距與Z軸調整不到位
不同厚度或材質的PCB板需對應不同的焦距。Z軸未正確調節，會導致激光無法聚焦，從而出現模糊、斷線問題。
3. 材質適配性不足
不同廠家PCB板的油墨層、阻焊層存在工藝差異。一些阻焊油墨對激光較為敏感，易發生碳化或氣泡。
4. 工裝夾具設計不合理
夾具若未能完全定位固定PCB，打標過程中的微小移動就會造成字符偏移，二維碼重影等問題。
5. 環境因素影響
粉塵過多、抽煙系統失效、環境溫度波動等均可能影響激光系統穩定性和光路清潔度，間接造成打標不良。
三、良品率提升核心策略
（一）激光設備優化配置
1. 優選皮秒/納秒激光器
相較于傳統光纖激光器，皮秒/納秒激光器對PCB板表面微加工精度更高，熱影響區更小，更適用于高密度打標場景。
2. 自動聚焦系統
引入自動聚焦模組或視覺定位系統，能有效解決因PCB厚度變化導致的模糊問題，提升打標一致性。
3. 打標頭冷卻系統升級
打標過程中持續運行易產生溫升，建議加裝水冷系統或強制風冷結構，確保激光光斑穩定輸出。

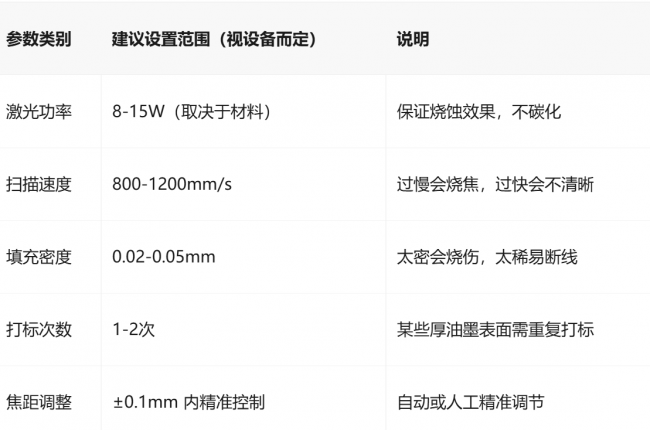

（二）工藝參數優化建議
（三）軟件與系統升級
1. 視覺輔助定位系統
通過視覺系統實時識別PCB定位孔或Mark點，自動調整坐標偏移，確保字符精準對位。
2. 二維碼優化算法
優化二維碼生成算法，如添加糾錯等級、提高對比度、合理規劃單元間距，提高掃碼成功率。
3. 多工位切換系統
通過雙工位或旋轉工位自動切換，提高生產效率的同時降低人為放料誤差。
（四）產線與品質協同改進
1. 設定首件確認流程
每次批次打標前，均需進行首件檢驗并確認激光參數、焦距等設置是否正確。
2. 建立可視化檢測標準
明確打標字符標準，如線寬、深度、顏色，對操作員提供直觀判定依據。
3. 自動掃碼+OK/NG判別
接入掃碼機和圖像識別系統，在打標完成后立即進行檢測，自動篩選不良品。
四、實際應用案例：某電子廠改善成果分享
某大型電子制造企業，在打標過程中因二維碼識別率低、字符偏移等問題，打標良品率長期停留在91%左右。通過以下措施，該廠在1個月內實現了良品率大幅提升：
* 更換為納秒綠光激光器，熱影響小，精度提升；
* 引入視覺定位系統，字符偏移率下降90%；
* 優化打標參數，二維碼對比度提升至95%；
* 增加打標后在線掃碼檢測，確保可追溯性。
最終，該產線的打標良品率提升至98.7%，每月減少不良PCB超過4000片，節省人工返工成本近8萬元。
五、結語：系統性改進，打出高質量標識
PCB激光打標的良品率提升，絕非僅靠“調整一下參數”就能解決的局部問題。它是一項涵蓋設備選擇、參數設定、工藝設計、視覺檢測、自動化控制等多維度的系統工程。唯有從整體出發，精準調校每一個環節，才能實現標識效果清晰、識別率高、品質一致的目標，為下游制程提供穩定支持。
對于以質量為導向的電子制造企業而言，這不僅僅是一次工藝優化，更是一場數字化、自動化制造能力的升級之旅。
如需獲取完整設備參數表及打標優化技術白皮書（PDF），歡迎聯系我們工程團隊索取。讓打標不再是瓶頸，而成為品質的亮點！
