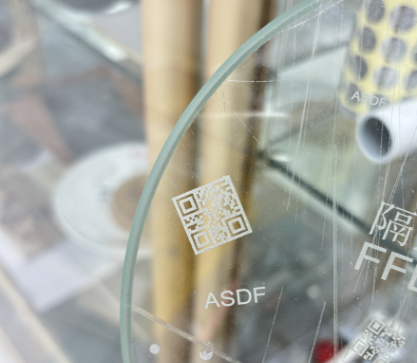

在玻璃表面用紫外激光打標機制作二維碼時，清晰度直接影響信息識別效率。由于玻璃屬于高硬度、高透光性材料，激光作用時易出現(xiàn)邊緣模糊、對比度不足等問題，需通過科學方法優(yōu)化打標效果。
選擇適配的激光類型是基礎。玻璃對不同波長激光的吸收差異顯著，紫外激光打標機較好的，其波長較短（通常 355nm），能在玻璃表面形成準確的微蝕效應，避免熱變形導致的二維碼線條粘連。相比之下，光纖激光（1064nm）易因熱積累產生炸裂，二氧化碳激光（10.6μm）則可能導致表面熔融過度，均不利于二維碼細節(jié)呈現(xiàn)。
紫外激光打標機參數(shù)調試需兼顧線條精度與對比度。二維碼的黑白模塊依賴激光作用強度形成差異，建議將功率控制在 15%-30%，頻率設定為 20-50kHz，通過多次低能量掃描替代單次高能量沖擊，減少玻璃表面的崩邊現(xiàn)象。速度方面，以 300-500mm/s 為宜，過慢易造成熱堆積，過快則線條不連續(xù)。同時，需根據玻璃厚度微調焦距，確保激光焦點準確落在表面 0.1-0.3mm 深度，形成清晰的凹陷式標記。
預處理與后處理可進一步提升效果。紫外激光機打標前用無水乙醇清潔玻璃表面，去除油污和雜質，避免激光反射不均勻；若玻璃表面有鍍膜，需先通過低功率激光去除鍍膜層，再進行二維碼打標，防止鍍膜干擾激光能量吸收。打標后若邊緣有細微碎屑，可用軟布蘸取異丙醇輕輕擦拭，既不損傷標記，又能增強模塊間的對比度。

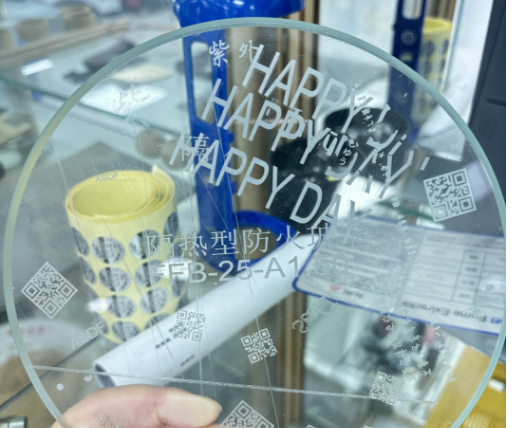

此外，使用紫外激光打標機，二維碼圖案設計也需適配玻璃特性。建議將二維碼版本控制在 4-6 版（29×29 至 41×41 模塊），模塊尺寸不小于 0.15mm，同時增加 2-3mm 的白色邊框，減少玻璃背景反光對識別的影響。通過以上方法，可使玻璃上的激光二維碼達到 ISO/IEC 15415 標準中的 A 等級，確保在各種光照條件下都能被快速識別。
