今天，在洗滌、食品和飲料等日用品行業的產品包裝過程中，常需要使用塑料瓶貼標機將標簽粘貼到方、圓、扁和橢圓等各種形狀的瓶身表面。而高效率和低成本的優勢，讓全自動貼標機已經成為包裝行業中一個不可或缺的組成部分。
根據此需求，臺達采用總線型運動控制器DVP15MC11T，搭配伺服驅動系統ASDA-A2-M系列，打造全自動貼標機解決方案，實現方瓶標簽粘貼的精確與高效。
臺達全自動貼標機解決方案，整臺設備由總線型運動控制器DVP15MC11T通過總線控制伺服驅動器ASDA-A2系列以及ECMA伺服電機，同時采用臺達人機界面（HMI）DOP-B系列，采用光電傳感器檢測色標位置，使切刀每次切在相同的位置，保證粘貼精度，并且具備遮蔽功能，能有效避免干擾。該方案還能通過控制涂膠系統，只在標簽首尾涂膠，有效避免浪費。

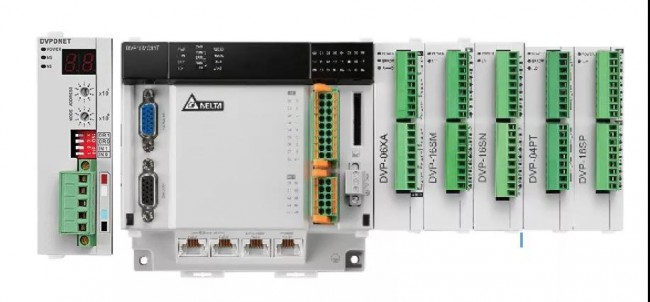

臺達方案中應用的DVP15MC11T是基于CANopen 通訊協議而開發的多軸運動控制器，內建BufferMode 和 Jerk運動指令，使用靈活，方便用戶快速學習，并迅速的進行項目開發；控制器通過CANopen (Motion)接口最多可以控制24實軸，支持速度、位置、扭矩、原點回歸等相關的單軸運動指令，支持電子凸輪，具有旋切、G代碼等多軸指令。
方案中的伺服驅動器ASDA-A2-M系列整合了部分上位機的運動控制功能，可以順利連接整個系統，內置電子凸輪功能，支持位置的絕對命令、相對命令、增量命令、高速抓取相對命令等，能夠順利完成全自動貼標機的動作。
此外，該方案還采用人機界面DOP-B進行參數設定，伺服電機ECMA可實現送膜、切刀、吸標和理瓶軸動作執行。送膜軸勻速運動，將標簽傳送到切刀軸。光電傳感器檢測標簽上色標信號，控制送膜軸傳送一張完整的標簽。切刀軸旋轉一周，將標簽切斷并送到吸標軸。吸標軸固定住標簽后，開啟涂膠。膠被涂到標簽的頭部和尾部后，傳送帶送入一個方瓶，通過理瓶軸與吸標軸配合，將標簽粘貼到方瓶后。
臺達全自動貼標機解決方案，具備優秀的可拓展性。臺達總線型運動控制器DVP15MC11T可控制多達24個實軸，具有很好的擴展性。
該方案遵循CANopen DS301基本通訊協議和DSP402運動控制協議。不僅配線簡單，系統采用模塊化編程，使用者可針對不同工序或動作編寫功能模塊。方便用戶快速入門，迅速進行項目開發：該方案還內建電子凸輪，規劃修改簡單。提高了控制效率及精度，實現額外成本零消耗。臺達人機界面提供簡單的操作模式，方便用戶對各種生產參數及時監控與調整。
